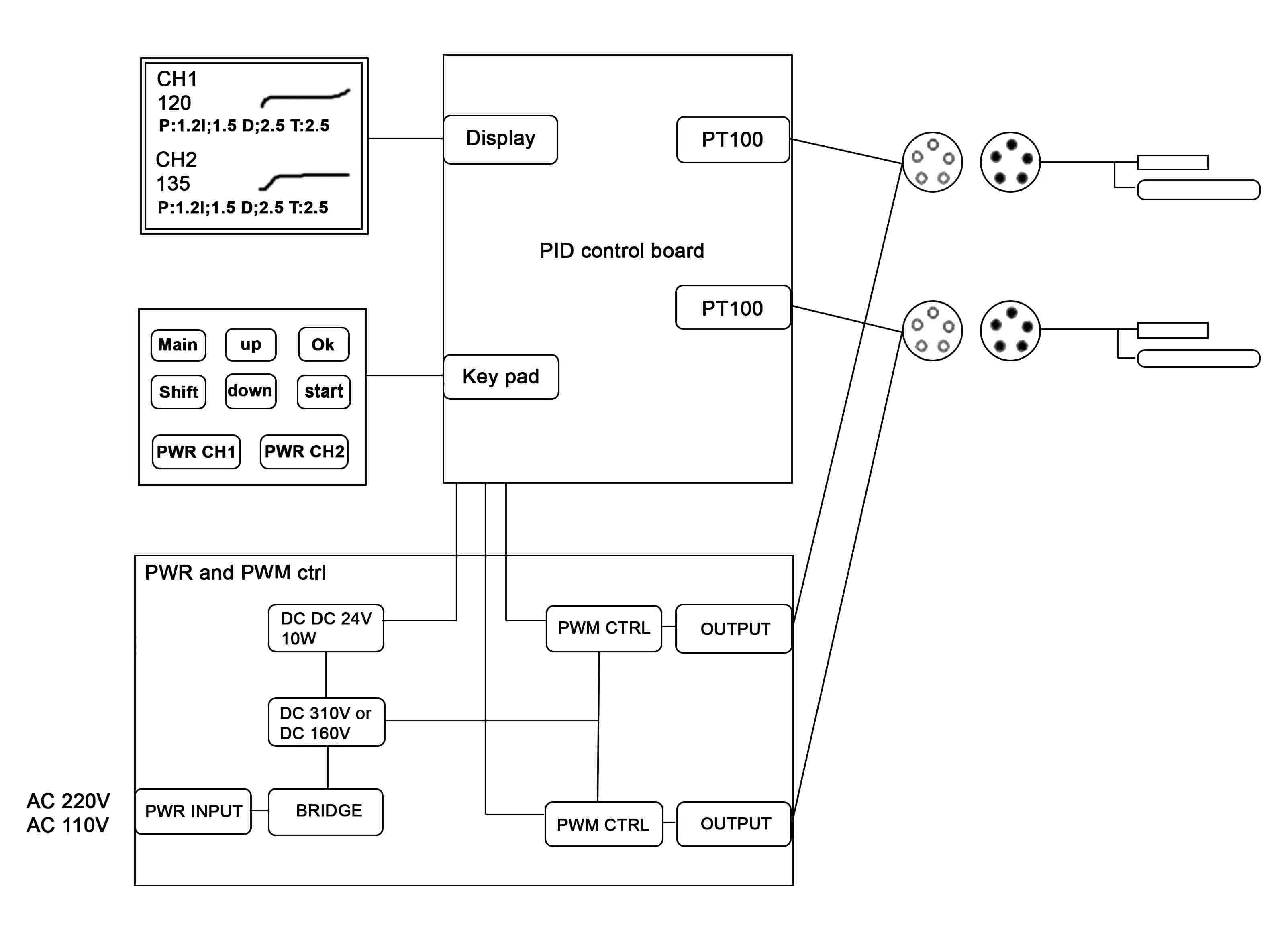

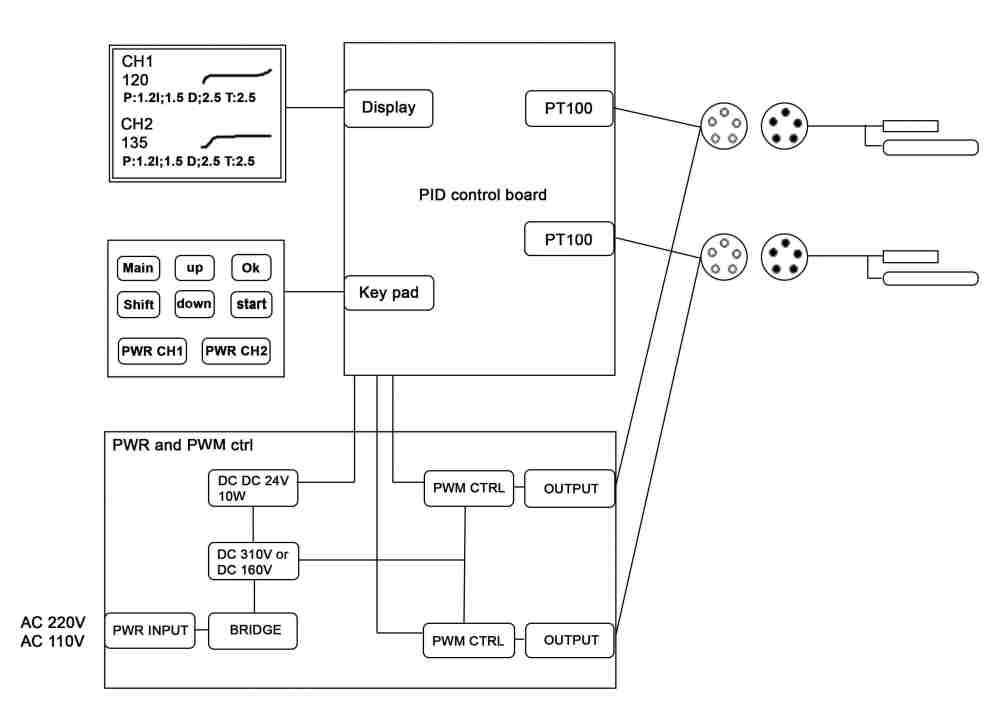

"digital temperature controller" da diagramma elettrico a circuito PCB

[francesco_nmo]

Ciao,
Sto tentando di generare un file gerber partendo da un diagramma elettrico, considerando questi dettagli di funzionamento personalizzati:

Voltaggio: 220V - 24V
Potenza: 500W (10W+220W+220W)
Range di temperatura: 0 - 120°C

Shutdown di sicurezza: 150°C

Precisione: +/- 1°C


Display:
- pulsante "on/off" con indicatore Canale1 e Canale2

- pulsante "main"
- pulsante di "shift" per selezione Canale1 o 2
- pulsanti "up", "down" e "ok" per la conferma della temperatura
- pulsante "start" per iniziare il riscaldamento impostato
- bip di raggiungimento temperatura Canale1 e Canale2

Mi piacerebbe ricevere un consiglio con una visione chiara di quali applicazioni mi servono per iniziare a sviluppare il gerber e le funzionalità del display.
Potete dare un occhiata al file in allegato

Grazie in anticipo
Saluti

Francesco

[Livio Orsini]

Per generare un file gerber partendo da uno schema elettrico ti serve un programam CAD tipo Orcad, Eagle, etc. C'è anche FidoCad completamente italiano, gratuito e liberamente scaricabile.



Però non credo sia possibile generare un gile gerber di uno schema a blocchi come quello che hai pubblicato.

I file gerber vengono usati per passare dagli schemi elettrici dei circuiti ai circuiti stampati su cui si montano i componeneti per realizzare i circuiti.

Modificato: 19 luglio 2022 da Livio Orsini

[max.bocca]

Dallo schema blocchi devi progettare il dispositivo anche per singoli blocchi:

Blocco alimentazione logica (3,3/5V penso e non 24V)

Blocco driver per il PWM

Blocco display HMi

Blocco interfaccia campo alimentazione e lettura PT100

Blocco CPU e programma fw

Una volta progettato il tutto lo disegni con un CAD (kicad per esempio) e poi tracci le piste per generare i fili di produzione CS e foratura.
